Gostaria de aprender a salvar seu desenho do AutoCAD como um PDF para facilitar o compartilhamento e a impressão dele? Se você tem o AutoCAD no seu computador, a melhor forma de converter o desenho para PDF é exportá-lo pelo programa. Caso não tenha o AutoCAD, você pode usar um serviço de conversão online, como o CloudConvert, para converter o arquivo DWG para PDF.
Passos
Método 1
Método 1 de 3:Exportando um layout único no AutoCAD
Método 1
-
1Clique na guia do layout. Ela estará no canto inferior esquerdo da área de desenho.[1]
- Este método salvará um desenho de layout único como um PDF de uma página.
-
2Clique na guia Saída. Ela estará no topo da tela.
-
3Clique em Plotagem. Essa opção estará no painel Plotagem, no topo do AutoCAD.
-
4Selecione uma predefinição de PDF. As opções estarão listadas na seção "Impressora/Plotadora" no menu "Nome". Existem várias opções de PDF para escolher. Cada uma delas é otimizada para propósitos diferentes.
- Por exemplo, se quiser que seu PDF seja otimizado para uma impressão de alta qualidade, escolha AutoCAD PDF (High Quality Print).pc3.[2]
-

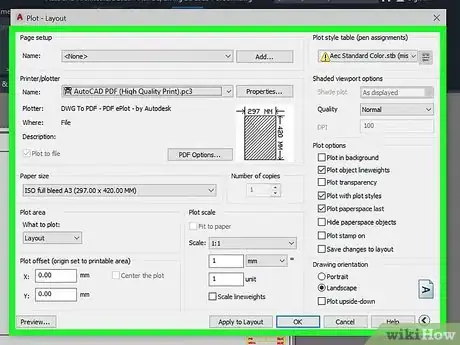

5Selecione as suas preferências. Verifique a área de plotagem, a escala de plotagem, a orientação e o tamanho do papel que foram gerados automaticamente e faça as alterações necessárias.
-

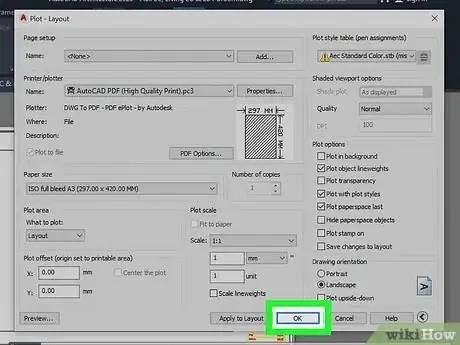

6Clique em OK. O botão estará no meio da parte inferior da janela.
-
7Selecione um nome e um local para salvar seu arquivo. Escolha a pasta na qual quer salvar o PDF e digite um nome para o arquivo.
-
8Clique em Salvar. Isto salva seu novo arquivo PDF na pasta selecionada.Publicidade
Método 2
Método 2 de 3:Exportando vários layouts no AutoCAD
Método 2
-
1Selecione as guias de layout que quer exportar. Para selecionar várias guias, segure Ctrl enquanto vai clicando em cada uma na parte inferior do AutoCAD.[3]
- Usando este método, você terá a opção de salvar cada layout como um PDF individual ou inserir todos em um PDF de várias páginas.
-
2Clique com o botão direito na seleção e clique em Publicar Layouts Selecionados. Isto abre a caixa de diálogo Publicar.
-
3Selecione PDF no menu "Publicar Em".
-
4Selecione uma predefinição de PDF. Você terá que escolher uma predefinição pelo menu "Predefinição de PDF". Existem várias opções de PDF para escolher. Cada uma delas é otimizada para um propósito diferente.
- Por exemplo, se quiser que o seu PDF seja otimizado para visualização na internet, escolha AutoCAD PDF (Web and Mobile).pc3 para criar um arquivo menor, otimizado para telas pequenas e para a internet.
-
5Clique no botão Opções de Publicação. Agora você pode escolher se quer criar um arquivo PDF com várias páginas contendo todos os layouts ou um PDF para cada layout.
-
6Escolha como criar seus PDF(s).
- Selecione Arquivo de várias páginas para criar um PDF com páginas separadas para cada layout.
- Se preferir criar PDFs individuais para cada um deles, remova a marca de seleção de "Arquivo de várias páginas".
-
7Ajuste as outras configurações e clique em OK. Dê um clique duplo na área de plotagem, na escala de plotagem, na orientação e no tamanho do papel, que foram gerados automaticamente, e faça as alterações que precisar.
-
8Clique em Publicar. Isto criará seus PDFs com base nas suas escolhas.
- O computador pedirá que você escolha um local para salvar os arquivos.
Publicidade
Método 3
Método 3 de 3:Convertendo usando um Conversor Online
Método 3
-
1Acesse o site https://cloudconvert.com/dwg-to-pdf em um navegador. Se não tiver o AutoCAD no seu computador, tente usar um conversor online de DWG para PDF, como o CloudConvert.
- Este método envolve fazer o upload do seu arquivo de desenho para um servidor de terceiros, então evite caso o desenho tenha informações confidenciais.
- Se quiser converter todos os layouts no arquivo, será criado um PDF de várias páginas.
-
2Clique em Selecionar Arquivo. É o botão vermelho no meio da página.
-
3Selecione seu arquivo DWG e clique em Abrir. Isto adiciona o nome do arquivo à página.
-
4Clique na chave inglesa para definir as preferências de conversão (opcional). O botão da chave inglesa aparecerá ao lado do nome do arquivo. Aqui você pode especificar quais são suas configurações preferidas, como se quer converter todos os layouts no arquivo, se quer usar o Auto-Zoom para ajustar à página e a opção de definir a altura e largura de saída em pixels.
-
5Clique no botão Converter. Ele estará no canto inferior direito da página. Isto realiza o upload do arquivo e inicia o processo de conversão. Quando a conversão estiver completa, será solicitado que você baixe o arquivo.
-
6Clique no botão verde Download. Ele estará no canto inferior direito. Isto baixa o desenho no seu computador como PDF.Publicidade
Referências
- ↑ https://knowledge.autodesk.com/support/autocad-lt/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-LT/files/GUID-E4AF00FC-E219-4D0D-AA4D-1BF5AC04D806-htm.html
- ↑ https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-EC9C6D47-814E-476D-840F-04104CF72B78-htm.html
- ↑ https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2020/ENU/AutoCAD-Core/files/GUID-5E91B638-7C4A-4CF3-8F7C-593368D72A97-htm.html
